Strain Gauges tal-Fojl tal-Pont Sħiħ 350ohms 1000ohms Konstantan jew Evanohm
Id-dettalji
Strain Gauges tal-Fojl tal-Pont Sħiħ 350ohms 1000ohms Mudell: serje EB Materjal tal-Trasportatur: Materjal tal-Kejl Fenoliku Aldehyde/Polyimide/Epoxy importat: Foil (liga tar-ram tan-nikil, Constantan jew Karma) Reżistenza: 350,500,1000 Ohm Temperatura operattiva - 8020 Grad ta 'temperatura ta' kumpens －020 ＋10-＋80 grad Kull pakkett 40...
Klassifikazzjoni tal-prodott
Strain Gauges tal-Pont Sħiħ
Share to
Ibgħat l-inkjesta
Deskrizzjoni
Parametri tekniċi

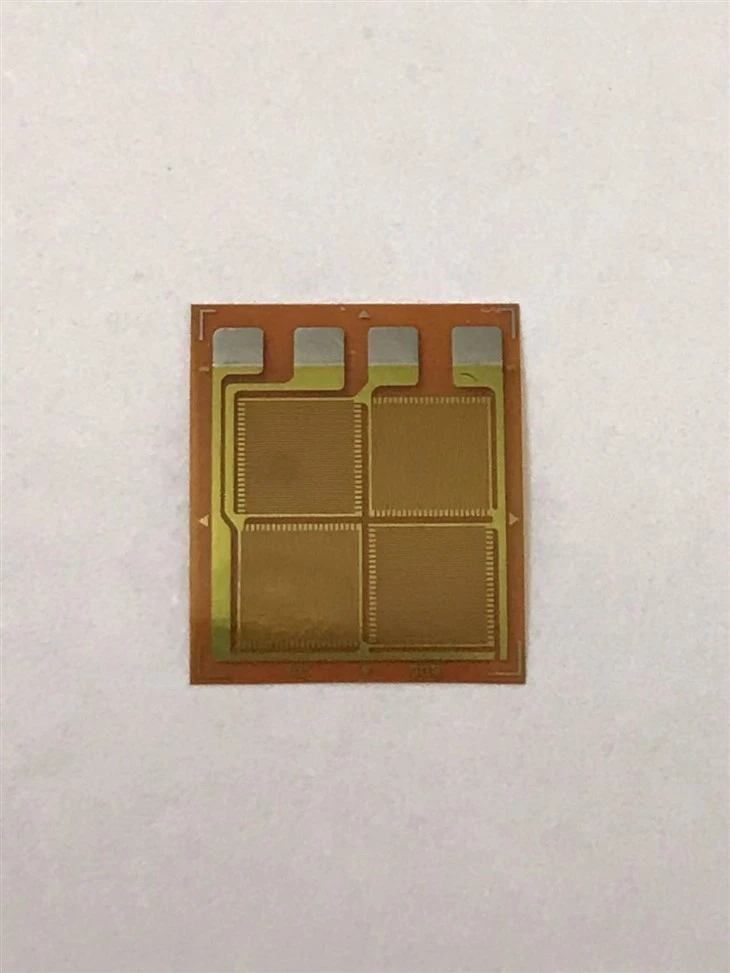

Fojl tar-reżistenza Prewired Sħiħ Strain Gauges tal-Pont
Mudell: serje EB Materjal tat-Trasportatur: Aldehyde Fenoliku Importat / Polyimide / Epoxy Materjal tal-Kejl: Foil (liga tar-ram tan-nikil, Constantan jew Karma) Reżistenza: 350,500,1000 Ohm Temperatura operattiva: -20-＋80 grad, Firxa ta' kumpens tat-temperatura: ＋10-＋80 grad
Kull pakkett 40 biċċa, jista 'jkun wajer tar-ram issaldjat, prestazzjoni tajba Erba' (4) punti tal-istann
Wajers tal-landa b'tul 5cm
Mudell
Daqs tal-Grid tal-Kejl (mm)
Daqs tat-Trasportatur (mm)
BF350-3EB
2.25×2.65
9.2×7.7
BF1000-3EB
2.25×2.65
9.2×7.7
Nota:Mudelli u daqsijiet oħra huma disponibbli skont it-talba tal-klijent
Applikazzjoni:
Transducers tal-forza:
Il-gauges tal-pont sħaħ huma ideali għall-manifattura ta' transducers tal-forza ta'-preċiżjoni għolja, li jisfruttaw il-prinċipji tar-raġġ tal-liwi biex joħolqu apparat preċiż għall-kejl tal-piż u forzi oħra.
Liwi u Stress Shear:
Huma impjegati f'applikazzjonijiet bħal shear beams biex jiddeterminaw shear stresses u biex ikejlu razez pur tal-liwi, b'konfigurazzjonijiet speċjalizzati disponibbli biex jikkanċellaw it-tensjoni axjali.
Kejl tat-torsjoni:
Strain gauges tal-pont sħaħ jistgħu jiġu kkonfigurati biex ikejlu l-forzi tat-torsjoni billi jiddeterminaw tensjonijiet ta 'shear f'elementi bħal vireg tat-torsjoni.
Vireg tat-tensjoni/kompressjoni:
Dawn il-gauges jintużaw ukoll għall-kejl tat-tensjoni u l-kompressjoni fil-vireg, li jipprovdu soluzzjoni robusta għall-kejl tal-forza f'komponenti strutturali.
Il-punti ewlenin
Preċiżjoni u Stabbiltà Għolja:
In-natura integrata tal-konfigurazzjoni sħiħa tal-pont tiżgura allinjament preċiż tal-erba' gauges attivi kollha.
Kumpens tat-Temperatura u t-Tkessiq:
Strain gauges tal-pont sħaħ ħafna drabi huma kkumpensati b'temperatura u creep, li jikkanċellaw l-effetti ta 'espansjoni termali u creep tal-materjal fuq is-sinjal tal-kejl.
Installazzjoni Simplifikata:
It-twaħħil tal-pont kollu f'daqqa jissimplifika l-proċess ta 'installazzjoni meta mqabbel ma' strain gauges individwali.
Affidabilità akbar:
L-eliminazzjoni tal-wajers u l-issaldjar intra-pont tnaqqas il-punti ta' konnessjoni, u b'hekk ittejjeb l-affidabbiltà ġenerali u tnaqqas is-sorsi potenzjali ta' żball.
Kif Jaħdmu
Strain gauge ta 'pont sħiħ għandu erba' grilji ta 'reżistenza elettrika, li jaġixxu bħala l-erba' armi attivi ta 'pont ta' Wheatstone.
Meta tiġi applikata forza mekkanika għall-oġġett, tikkawża deformazzjoni li tbiddel ir-reżistenza tal-grilji.
Dawn il-bidliet tar-reżistenza jiżbilanċjaw iċ-ċirkwit tal-pont, u jipproduċu sinjal ta 'output elettriku li jista' jitkejjel.
Id-disinn tal-pont sħiħ integrat jippermetti s-sensing kemm tar-razza kif ukoll tal-oppost tiegħu f'element ieħor, u jikkanċella effetti mhux mixtieqa bħal liwi jew bidliet fit-temperatura mill-output finali.
